Введение

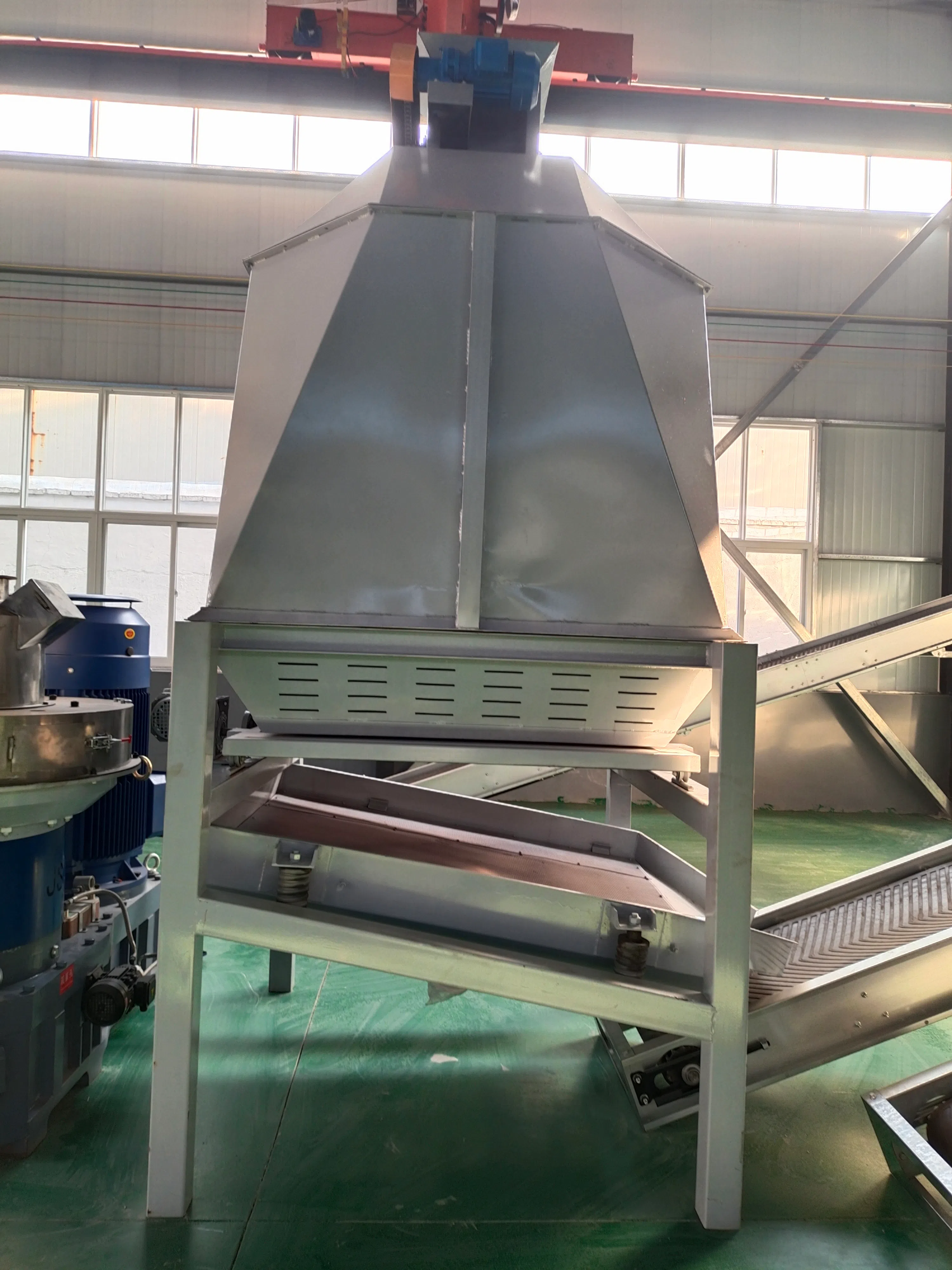

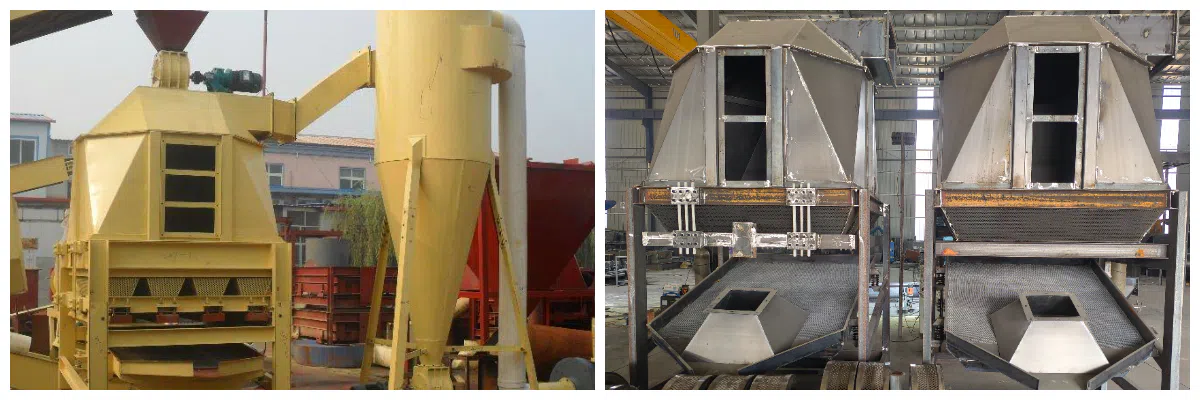

Противоточный охладитель гранул работает на проверенном принципе противоточного теплообмена, который повсеместно признан наиболее эффективным методом охлаждения гранул в современной биомассовой и комбикормовой промышленности. Горячие гранулы, выходящие из гранулятора при температуре 60–85°C, поступают в камеру охлаждения через верхний впускной патрубок и медленно опускаются под действием силы тяжести, в то время как свежий атмосферный воздух засасывается вверх через слой гранул из нижнего воздушного коллектора.
Такое противоположное направление потоков создаёт постепенный температурный градиент по слою материала: самые горячие гранулы в верхней части сначала контактируют с тёплым, частично нагретым воздухом, а гранулы вблизи нижней части встречаются с самым холодным входящим воздухом. Такая конструкция полностью исключает термический удар, вызванный прямым контактом холодного воздуха с горячей поверхностью гранул, что обычно приводит к растрескиванию поверхности, образованию микротрещин и внутренним структурным повреждениям в обычных охладителях поперечного потока.
При оптимизированной скорости воздушного потока и времени пребывания гранул противоточная конструкция обеспечивает максимальную эффективность тепломассопереноса, снижая конечную температуру гранул всего до 3–5°C выше температуры окружающей среды при одновременном уменьшении содержания влаги не менее чем на 3,5%. В стандартных рабочих условиях доля разрушенных гранул остаётся ниже 0,2%, что обеспечивает высокую целостность продукта на протяжении всего процесса охлаждения.
Преимущества
Наиболее заметное преимущество противоточного охладителя гранул заключается в его ведущей в отрасли эффективности теплообмена, которая принципиально превосходит традиционные системы охлаждения с поперечным или прямым потоком. Горячие гранулы, выходящие из гранулятора при температуре 60–85 °C, движутся вниз под действием силы тяжести, в то время как свежий атмосферный воздух затягивается вверх через слой гранул из нижней камеры, создавая противоточный температурный градиент.
Такая конструкция устраняет термический удар, который вызывает растрескивание поверхности и внутренние структурные повреждения, когда горячие гранулы напрямую контактируют с холодным воздухом, и обеспечивает максимальную передачу тепла и влаги на каждом слое материала. В оптимизированных рабочих условиях конечная температура гранул снижается всего до 3–5 °C выше температуры окружающей среды, а содержание поверхностной влаги уменьшается на 3–5 процентных пунктов.
Для топливных гранул из биомассы такое эффективное охлаждение затвердевает лигниновую связку внутри гранул и повышает поверхностную твердость; для кормовых гранул для животных оно способствует полной желатинизации крахмала и улучшает водостойкость. Такое стабильно высокое качество охлаждения напрямую повышает сорт готовой продукции, снижает долю брака и укрепляет конкурентоспособность продукции как на внутреннем, так и на экспортном рынках.
Сценарии применения
Современные промышленные предприятия по производству древесных пеллет, выпускающие сертифицированное по стандарту ENplus древесное топливо для отопления жилых помещений и промышленной энергетики, в значительной степени полагаются на противоточные охладители пеллет как на обязательный блок послепрессовой обработки. Свежеспрессованные древесные пеллеты выходят из кольцевой матрицы пеллетного пресса при температуре от 70°C до 85°C, с поверхностной влажностью 8–12% и мягкой, неуплотнённой внутренней структурой лигнина.

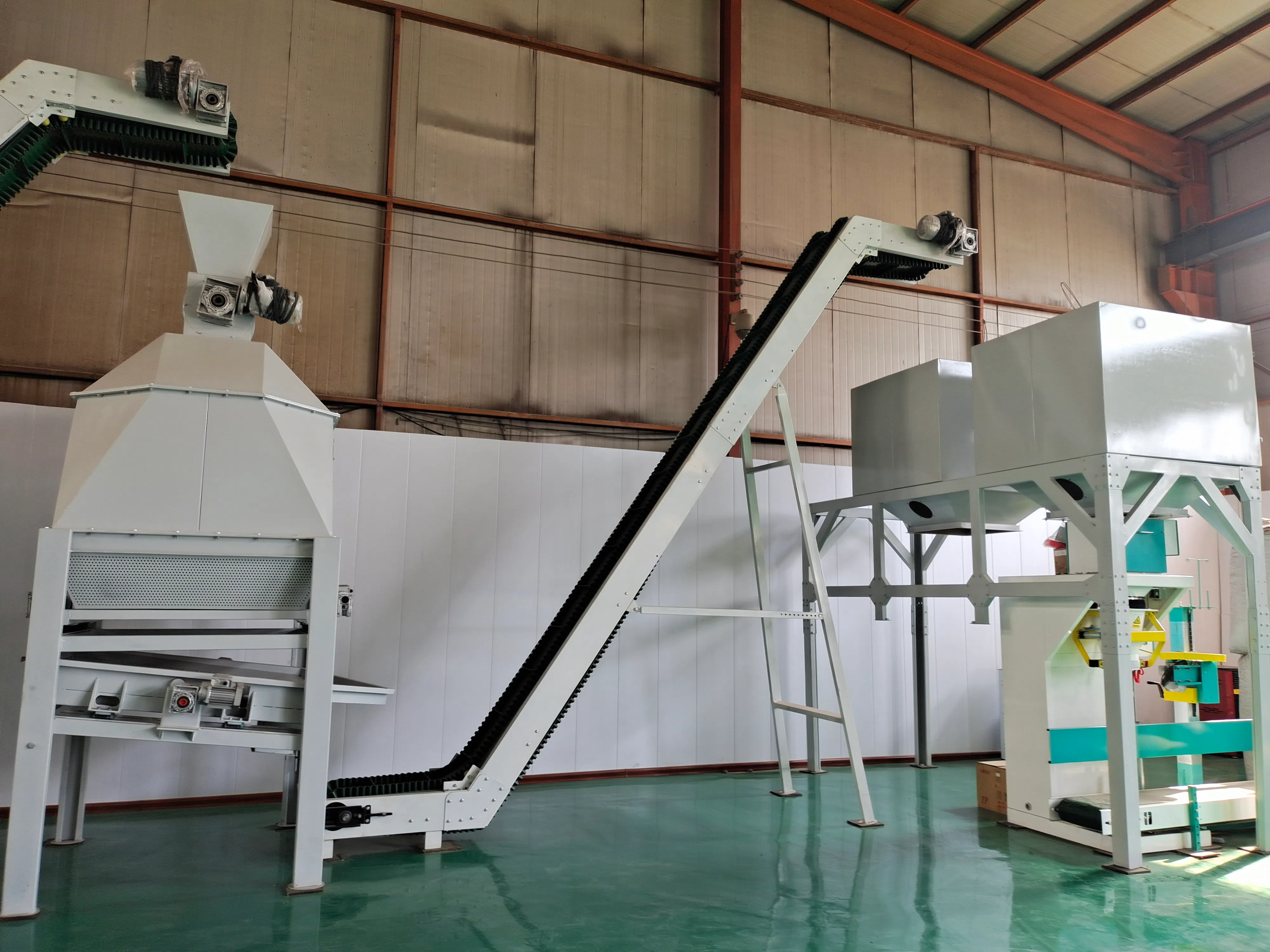

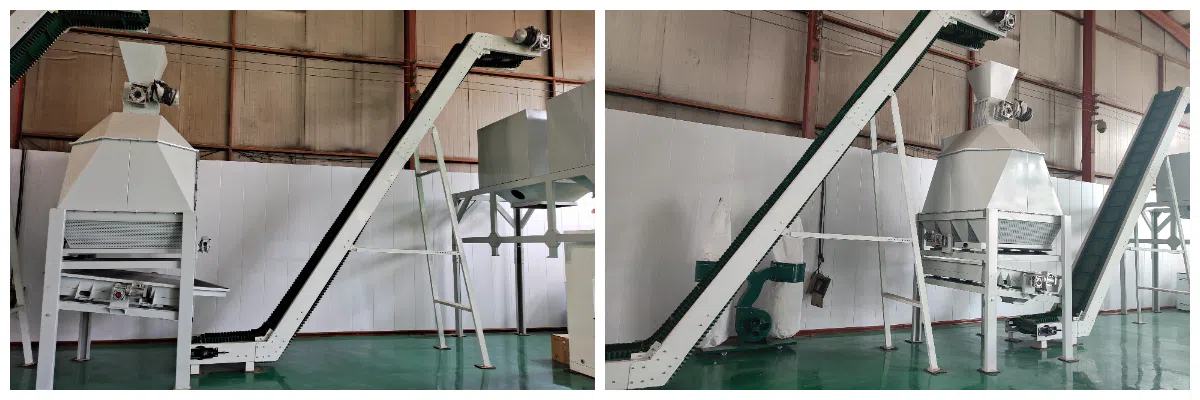

При прямой передаче на хранение или упаковку эти горячие пеллеты подвергались бы поверхностной конденсации, внутреннему растрескиванию, самопроизвольному нагреву и даже росту плесени при массовом хранении, что снижало бы качество продукции и нарушало международные стандарты на топливные пеллеты. Противоточный охладитель пеллет устанавливается непосредственно после пеллетного пресса, чтобы мягко снизить температуру пеллет до 3–5°C выше температуры окружающей среды и уменьшить поверхностную влажность ниже 6%, одновременно позволяя лигнину в древесной матрице полностью затвердеть и связать древесные частицы вместе.
Этот процесс охлаждения повышает твёрдость пеллет на 30–40%, снижает коэффициент разрушения при транспортировке и погрузочно-разгрузочных работах и обеспечивает долгосрочную стабильность при хранении. Для крупномасштабных заводов производительностью 10–20 тонн в час промышленные охладители с автоматическим регулированием уровня поддерживают непрерывную, бесперебойную работу, соответствующую производительности нескольких пеллетных линий, и обеспечивают стабильное, однородное качество продукции, отвечающее строгим европейским и североамериканским спецификациям на топливные пеллеты.
